e-Trap（蒸気ロスの削減に流量調整機能付きスチームトラップ）アイトス環境安全健康部

スチームトラップとは

スチームトラップとは、蒸気システムにおいて、
ドレンを排出する機器のこと。
ドレンを溜めることなく速やかに排出することと、蒸気ロスの極小化が求められます。
スチームトラップは単体として選定されることが多いですが、システム全体に影響を及ぼす重要な機器です。

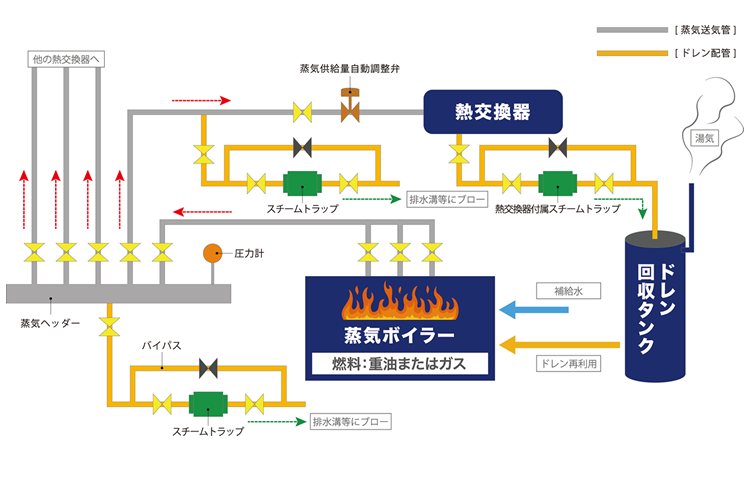

蒸気送気とドレン回収の
循環イメージ

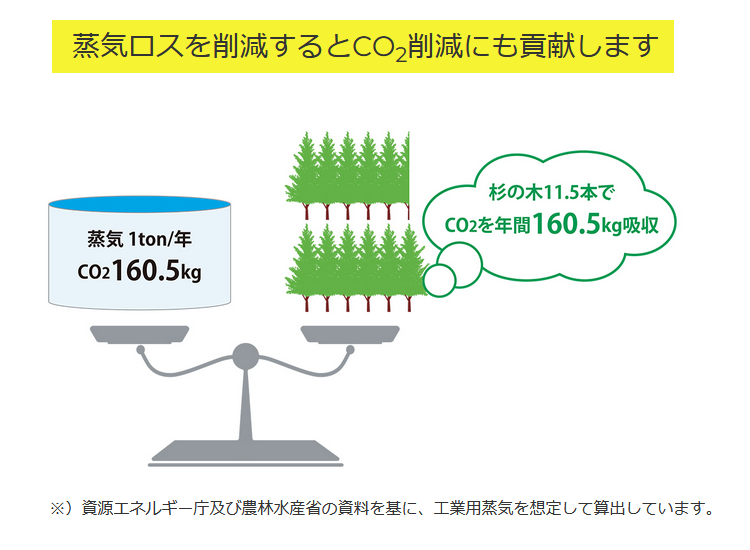

スチームトラップの交換で
CO2を削減できます！

　・蒸気を年間1ton削減すると、
　　CO2を160.5kg(※)削減したことに相当します。
　・それは、杉の木11.5本分(※)の
　　年間CO2吸収量に相当します。

スチームトラップは
大きく分けると2種類

可動式
・一旦ドレンを溜めて、一定量溜まったら　　排出するタイプ　・ドレン排出弁（可動部）の開閉動作が　　頻繁で壊れやすい

可動式は蒸気ロスを起こしやすい

　《原因》
　・排出孔が大きいため、
　　ドレンと共に蒸気が漏れる
　・溜まったドレンが蒸気の熱を奪い
　　更にドレンを作る
　・弁の開閉動作や故障により
　　蒸気漏れしているケースがある

　※ここでいう蒸気ロスとは、
　　蒸気漏れ量+共存する蒸気が滞留する
　　ドレンに潜熱を奪われて
　　ドレン化した量の合計のことです。

ノズル式
・ドレンを連続的に排出するタイプ　・ドレン実流量に最適なサイズのノズルを　　選定することによって、　　機器の熱効率が向上すると共に、　　蒸気ロスを最小限におさえることができる　・可動部がない

「e-Trap」に替えるだけで蒸気ロスの大幅削減

　《理由》
　ドレン実流量に合わせることが出来るので、
　蒸気漏れを極小化できる

　・ドレン量に見合った適正ノズルの選定
　・外部の流量調整ハンドルを操作することで
　　微調整ができる（危険作業が無い）
　・ドレンを留め置くことが無いので、
　　そこに共存する蒸気のドレン化を
　　極小化できる

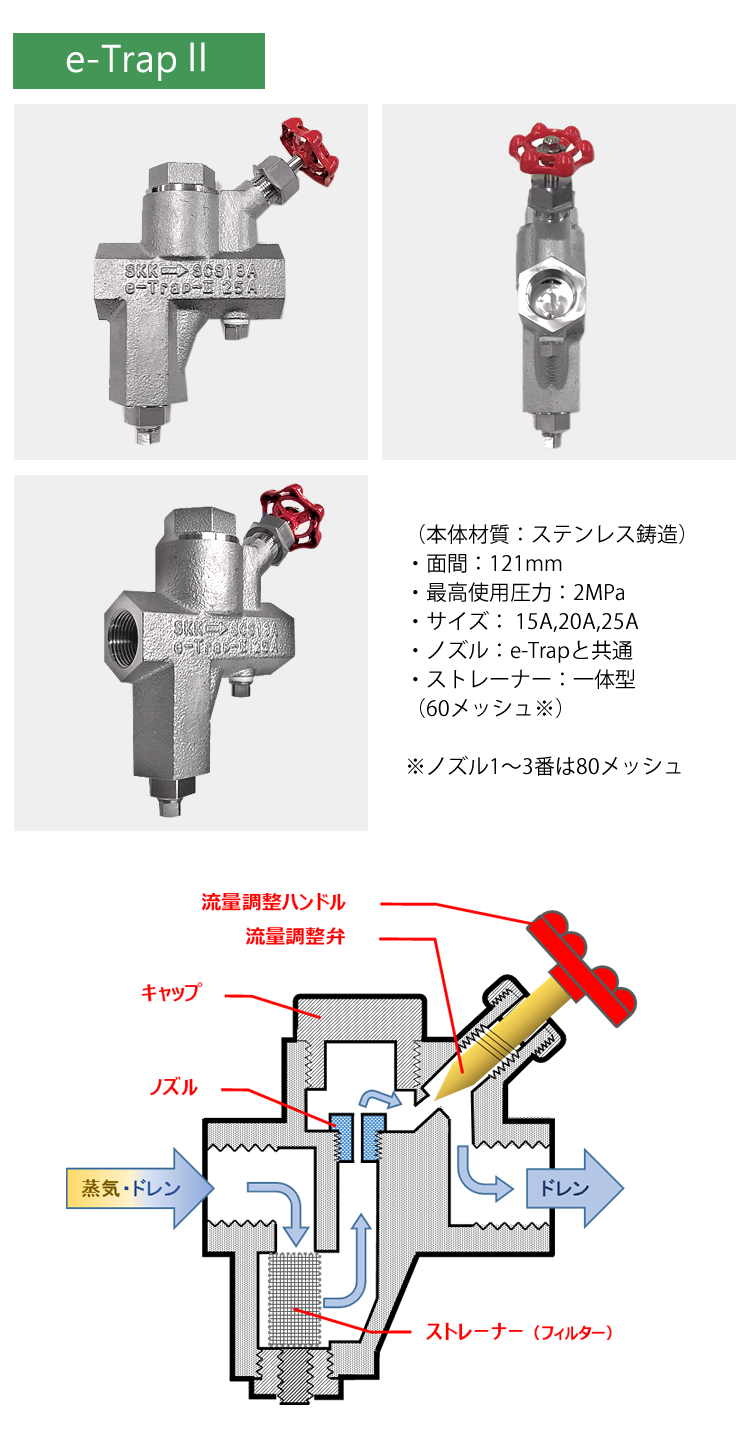

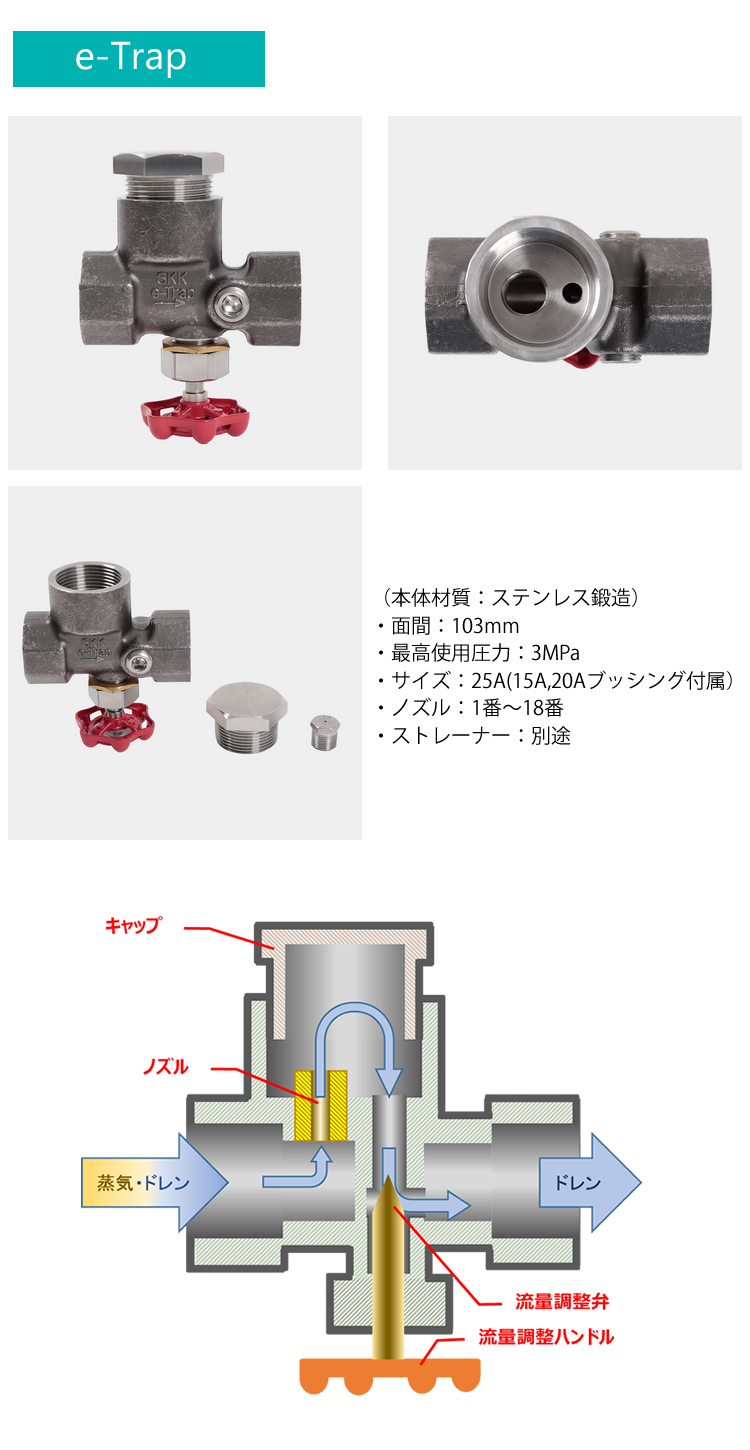

e-Trap・e-TrapⅡ
の特徴

新旧『 e Trap 』の
相違点について

規格及び注釈	『e-Trap-Ⅱ』新型	『e-Trap』旧型	備考
ボディ材質の違い / 製造方法	SUS304の鋳造	SUS316Lの鍛造
ボディ材質の違い / JIS規格	SCS13A	SUSF316L
ボディ材質の違い / ASTM規格※１	A351Gr.CF-８	À182　F316L
耐食性	やや劣る	良	SUS316Lは、モリブデンを2.0～3.0％含有
流量調整ハンドル取付位置	上部	下部
ストレーナ内蔵※２	有り	無し
ボデイキャップ PTFEパッキン付属※3	平行ネジ	テ―パネジ	焼き付きかじり防止剤使用を厳守
最高使用圧力ゲージ圧	2.0MPa	3.0MPa
最高作動圧力入口出口の圧力差	2.0MPa	3.0MPa
最低作動圧力入口出口の圧力差	0.03MPa	0.01MPa

※１）ASTEM規格とは、工業材料や試験方法に関する国際規格で、世界最大級の標準化団体であるASTM　Internationalが策定・発行するものです。ASTMInternationalは、以前はASTEM（米国材料試験協会）という名称でしたが、
ASTMが国際規格となった2001年に改名した。

ASTM規格では、材料の種類としてステンレス鋳物はA351になり、さらに細かく分類されSCS13AはGr.CF-8となります。
したがって、ASTM規格ではSCS13Aは、A351　Gr.CF-8となります。

※２）ストレーナは、標準仕様としてSUS製60メッシュのパンチングにフィルタ―の内張りです。
ノズルNo-1～３を使用の際は、80メッシュフィルターの指定をして下さい。別途有償支給いたします。

※3　 PTFEとは、テフロンのことです。

▶　参考までに、SU304の鋳造品にはSCS13AはSCS13が有り、SCS13Aが引っ張り強さに優る。
　マンガン含有量は、SCS13A2.0%以下に対してSCS13は1.5%以下で、引張強さはSCS13は440以上　SCS13Aは480以上

省エネ効果は一目瞭然
数カ月で投資回収をできます！
しかも、CO2削減にも貢献します

導入先	導入場所	e-Trap 使用個数	蒸気年間削減量	年間省エネ額	投資回収月数	CO2 年間削減量
大手ゴムメーカー様	高温水間接ヒーター（熱交換器）	2	876 ton	350万円	0.9ヶ月	141 tCO2
大手繊維メーカー様	シリンダー・ドライヤー	5	800 ton	320万円	2.4ヶ月	128 tCO2
大手化成品メーカー様	蒸気ヘッダー	1	28.8 ton	22.4万円	6.9ヶ月	4.6 tCO2
大手顔料メーカー様	送気管	1	27.9 ton	11.2万円	13.8ヶ月	4.5 tCO2
