e-Trap（蒸気ロスの削減に流量調整機能付きスチームトラップ）アイトス環境安全健康部

スチームトラップとは

スチームトラップとは、蒸気システムにおいて、ドレンを排出する機器のこと。
ドレンを溜めることなく速やかに排出することと、蒸気ロスの極小化が求められます。
スチームトラップは単体として選定されることが多いですが、システム全体に影響を及ぼす重要な機器です。

蒸気送気とドレン回収の循環イメージ

スチームトラップの交換でCO2を削減できます！

スチームトラップは大きく分けると2種類

可動式
・一旦ドレンを溜めて、一定量溜まったら排出するタイプ　・ドレン排出弁（可動部）の開閉動作が頻繁で壊れやすい

ノズル式
・ドレンを連続的に排出するタイプ　・ドレン実流量に最適なサイズのノズルを選定することによって、　　機器の熱効率が向上すると共に、　　蒸気ロスを最小限におさえることができる　・可動部がない

可動式は蒸気ロスを起こしやすい

　《原因》
　・排出孔が大きいため、ドレンと共に蒸気が漏れる
　・溜まったドレンが蒸気の熱を奪い更にドレンを作る
　・弁の開閉動作や故障により蒸気漏れしているケースがある

　※ここでいう蒸気ロスとは、蒸気漏れ量+共存する蒸気が滞留する
　ドレンに潜熱を奪われてドレン化した量の合計のことです。

「e-Trap」に替えるだけで蒸気ロスの大幅削減

　《理由》
　ドレン実流量に合わせることが出来るので、蒸気漏れを極小化できる

　・ドレン量に見合った適正ノズルの選定
　・外部の流量調整ハンドルを操作することで微調整ができる
　（危険作業が無い）
　・ドレンを留め置くことが無いので、そこに共存する蒸気の
　ドレン化を極小化できる

e-Trap・e-TrapⅡの特徴

新旧『 e Trap 』の相違点について

規格及び注釈	『e-Trap-Ⅱ』新型	『e-Trap』旧型	備考
ボディ材質の違い / 製造方法	SUS304の鋳造	SUS316Lの鍛造
ボディ材質の違い / JIS規格	SCS13A	SUSF316L
ボディ材質の違い / ASTM規格※１	A351Gr.CF-８	À182　F316L
耐食性	やや劣る	良	SUS316Lは、モリブデンを2.0～3.0％含有
流量調整ハンドル取付位置	上部	下部
ストレーナ内蔵※２	有り	無し
ボデイキャップ PTFEパッキン付属※3	平行ネジ	テ―パネジ	焼き付きかじり防止剤使用を厳守
最高使用圧力ゲージ圧	2.0MPa	3.0MPa
最高作動圧力入口出口の圧力差	2.0MPa	3.0MPa
最低作動圧力入口出口の圧力差	0.03MPa	0.01MPa

※１　　ASTEM規格とは、工業材料や試験方法に関する国際規格で、世界最大級の標準化団体であるASTM　Internationalが
策定・発行するものです。ASTMInternationalは、以前はASTEM（米国材料試験協会）という名称でしたが、
ASTMが国際規格となった2001年に改名した。

ASTM規格では、材料の種類としてステンレス鋳物はA351になり、さらに細かく分類されSCS13AはGr.CF-8となります。
したがって、ASTM規格ではSCS13Aは、A351　Gr.CF-8となります。
※２　ストレーナは、標準仕様としてSUS製60メッシュのパンチングにフィルタ―の内張りです。
ノズルNo-1～３を使用の際は、80メッシュフィルターの指定をして下さい。別途有償支給いたします。
※3　 PTFEとは、テフロンのことです。

▶　参考までに、SU304の鋳造品にはSCS13AはSCS13が有り、SCS13Aが引っ張り強さに優る。
　マンガン含有量は、SCS13A2.0%以下に対してSCS13は1.5%以下で、引張強さはSCS13は440以上　SCS13Aは480以上

省エネ効果は一目瞭然数カ月で投資回収をできます！

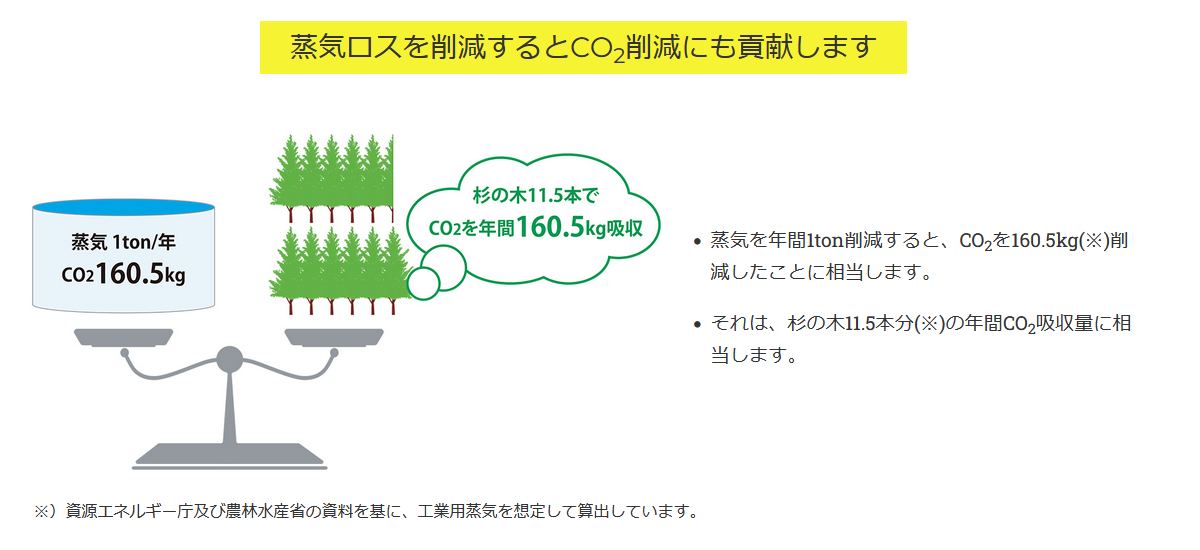

しかも、CO2削減にも貢献します！

導入先	導入場所	e-Trap 使用個数	蒸気年間削減量	年間省エネ額	投資回収月数	CO2 年間削減量
大手ゴムメーカー様	高温水間接ヒーター（熱交換器）	2	876 ton	350万円	0.9ヶ月	141 tCO2
大手繊維メーカー様	シリンダー・ドライヤー	5	800 ton	320万円	2.4ヶ月	128 tCO2
大手化成品メーカー様	蒸気ヘッダー	1	28.8 ton	22.4万円	6.9ヶ月	4.6 tCO2
大手顔料メーカー様	送気管	1	27.9 ton	11.2万円	13.8ヶ月	4.5 tCO2
